Быстроразъемные соединения для водоводов и рукавов



1. Муфто-втулочные кулачковые быстроразъемные соединения типа "Camlock" для водоводов

Оригинальная система самоблокирующихся быстроразъёмных соединений для шлангов и рукавов, различных диаметров и типов, используемых в разных отраслях промышленности. Выпускается согласно американского военного стандарта МIL-С-27487.

Благодаря своей простоте, надёжности и удобству использования, система «Камлок» является стандартом быстроразъёмных соединений для шлангов в отраслях мировой промышленности.

брс серия a быстроразъемные соединения камлок

 камлок

брс камлок быстроразъемные соединения брс





Нипель фланец тип AL

Нипель фланец тип AL



Нипель фланец тип DL

Нипель фланец тип DL




Описание и технические данные

«Камлок» — система универсальных самоблокирующихся быстроразъёмных соединений кулачкового типа, которая позволяет мгновенно соединить несколько шлангов (рукавов) между собой, присоединить шланг к различным устройствам и резервуарам, заглушить концы шлангов и адаптеров специальными грязепылезащитными колпаками и т.д. Устройство кулачков муфты обеспечивает устойчивое к вибрации соединение с адаптером без использования дополнительного фиксирующего шплинта или других приспособлений.

Гарантируется герметичность соединения при кратковременном превышении нормативного давления в 2 раза!



Дополнительная опция системы БРС



Служит для соединения рукавов разных диаметров



Размеры стандартные: 12 мм – 150 мм. Под размером соединения подразумевается внутренний диаметр рукава, для которого предназначено данное быстроразъемное соединение (БРС).

Материал корпуса:

  • Горячештампованный лёгкий алюминиевый сплав
  • Только по спецзаказу:
    • Нержавеющая сталь AISI 316
    • Горячештампованная бронза
    • Полипропилен



быстроразъемные соединители быстроразъемные соединения камлок

заглушка

Рукоятки-кулачки: Нержавеющая сталь или бронза.

Пальцы: Нержавеющая сталь AISI 316.

Соединения, резьбы: ВSРТ British Standard for Pipes (британский стандарт для труб) — соответствии с DIN 2999 для наружных и внутренних резьб, номинальным размером 5"–6"/DN125-DN200. BSPP в соответствии с ISO 228 для внутренних резьб, номинальным размером 1/2"–4"/DN15-DN100.

Фланцы ГОСТ /150 LBS /300 LBS /DIN.

Поставляем наряду с готовой соединительной арматурой дополнительные аксессуары и запасные части всех размеров для текущего ремонта (хомуты, страховочные тросики, пальцы, кулачки, кольца, прокладки и т.д.).

быстроразъемные соединения для шлангов соединение брс

Крепление шланговых соединений к рукавам

Для обеспечения надёжного и герметичного крепления шлангового соединения (С, Е) к рукаву рекомендуется использовать двухболтовые хомуты, поскольку они более равномерно, по сравнению с обычными хомутами, обжимают рукав со всех сторон.

Химическая устойчивость

Изделия «Камлок» стандартно поставляются с прокладками из высококачественной МБС резины. Такие прокладки являются маслобензоустойчивыми. Максимальная температура — до 100 °С.

Номинальные давления
Для соединений из алюминия и бронзы:
16 бар - рабочее давление для размеров 12–50 мм;
10 бар - рабочее давление для размеров 65 мм;
9 бар - рабочее давление для размеров 75 мм;
7 бар - рабочее давление для размеров 100 мм;
6 бар - рабочее давление для размеров 125 мм;
5 бар - рабочее давление для размеров 150 мм.
Для соединений из алюминия и бронзы:
50 бар - теоретическое разрывное давление;
20 бар - рабочее давление для размеров 12–75 мм;
10 бар - рабочее давление для размеров 100–150 мм.

быстроразъемные соединения камлок брс серия a






2. Муфты соединительные для водоводов

муфта соединительная елочкамуфтовое соединение елочка

Соединение муфтовое "елочка" предназначено для соединения рукавов и шлангов, различных диаметров и типов, используемых в самых разных отраслях промышленности.

Позволяет быстро соединить несколько шлангов (рукавов) между собой

Изготавливается диаметрами от 12 до 500 мм

На концах фиксируется хомутами

Характеристики:

  • Обеспечивают прочное соединение концов рукава
  • Изготавливается диаметрами от 12 до 500 мм.
  • На концах фиксируется хомутами.



Елочная муфта металлическая большого диаметра

Муфта соединительная 500мм

Переходная муфта елочная из ПНД

Переходная муфта из пластика АБСПереходная муфта из пластика АБС

Соединительная муфта с трапециевидной насечкой

Елочная трапециевидная муфтаЕлочная трапециевидная муфта

Соединительная муфта с трапециевидной насечкой из ПНД

Муфта переходная из ПНД



Соединительная муфта с фланцами



муфта соединительная с фланцеммуфта соединительная с фланцем






3. Цапфовые быстроразъемные соединения для водоводов (пожарные)




БРС "под хомут"

Элемент соединения водоводов промышленного оборудования. Система имеет специальные рычаги с эксцентриками, которые при смыкании углубляются в специальную скругленную канавку в элементе соединения, при этом соединение фиксируется.


Ду, мм Р, мПа
50 1,6
65 1,6
80 1,6
90 1,0
100 1,0
125 1,0
150 1,2

  ИСПОЛНЕНИЕ
Алюминий Полиамид Латунь




БРС "внутренняя резьба"

БРС имеет внутреннюю резьбу и навинчивается на соединительную арматуру, имеющую внешнюю рьзьбу.


Ду, мм Р, мПа Резьба
50 1,6 М58х2
65 1,6 М74х2
80 1,6 М87х2
100 1,0 М126х6
125 1,0 М152х6
150 1,2 М165х2

БРС "внешняя резьба"

БРС имеет внешнюю резьбу и навинчивается на соединительную арматуру, имеющую внутреннюю резьбу.


Ду, мм Р, мПа Резьба
50 1,6 М58х2
65 1,6 М74х2
80 1,6 М87х2
100 1,0 М126х6
125 1,0 М152х6
150 1,2 М165х2

БРС "переходник"

Переходные головки используются для быстрого, герметичного и прочного соединения водоводов  различного диаметра между собой или с оборудованием. Головки такого типа служат в качестве переходника и позволяют осуществлять переход с одного диаметра на другой.

Ду, мм Р, мПа
65/50 1,6
80/50 1,6
80/65 1,6
100/50 1,6
100/65 1,6
100/80 1,6
125/80 1,6
125/100 1,6
150/100 1,6
150/125 1,6


БРС "заглушка"

Головки этого типа блокируют не использующиеся водоводы.

Ду, мм Р, мПа
50 1,6
65 1,6
80 1,6
90 1,0
100 1,0
125 1,0
150 1,2


Сетка всасывающая Уплотнительное кольцо
Сетки всасывающие СВ-80,
СВ-100, СВ-125, СВ-150 и
СВ-200 предназначены для защиты всасывающей линии от попадания в них из водоисточника посторонних предметов
Сетки всасывающие СВ-80, СВ-100, СВ-125, СВ-150 и СВ-200 предназначены для защиты всасывающей линии от попадания в них из водоисточника посторонних предметов.



Уплотнительное резиновое кольцо является частью соединительной системы. Обеспечивает плотное соприкосновение элементов крепежа и герметичность

Разветвления БРС Ключ БРС
Сетки всасывающие СВ-80,
СВ-100, СВ-125, СВ-150 и
СВ-200 предназначены для защиты всасывающей линии от попадания в них из водоисточника посторонних предметов.

Разветвление рукавное предназначено для разделения потока и регулирования количества подаваемой от напорной линии воды.

Двухходовое Четырехходовое

Ключ предназначен для обслуживания соединительной арматуры.

Изготовлен из алюминиевого сплава.

∅80 - применяют при смыкании соединиетльных головок до диаметра 80 мм.

∅200 - применяют при смыкании соединиетльных головок до диаметра 200 мм.



Сетки всасывающие

Всасывающие сетки используются для удерживания жидкости во всасывающем рукаве при периодических остановках насоса, а также для защиты насоса от попадания посторонних предметов.

Сетка всасывающая СВ изготавливается по ДСТУ 2108-92 (ГОСТ 12963-93)

    Принцип действия сетки СВ:
  • При заборе жидкости из источника во всасывающей линии создается разрежение и жидкость под действием атмосферного давления давит на клапан.
  • Клапан поднимается вверх и открывает доступ жидкости во всасывающую линию и в насос.
  • При остановке насоса, имеющаяся во всасывающей линии жидкость под действием собственного веса закрывает клапан, опуская его вниз, на седло.
  • В результате всасывающая линия остается заполненной жидкостью, и в случае необходимости, вторичный пуск насоса в работу можно сделать незамедлительно.
  • Для освобождения всасывающей линии от жтдкости необходимо потянуть за веревку, прикрепленную к кольцу, вследствие чего клапан будет приподнят и жидкость стечет из всасывающей линии в источник.

Технические характеристики сеток всасывающих
Наименование показателя СВ-80 СВ-100 СВ-125 СВ-150 СВ-200
Условный проход, мм 80 100 125 150 200
Подача насоса, л/с, не более 13 20 40 100 110
Коэффициент сопротивления, не более 1,5 1,5 1,5 1.5 1,2
Диаметр, мм, не более 155 185 205 155 380
Высота, мм, не более 200 215 250 230 555
Масса, кг, не более 2,0 3,0 3,8 4,7 22



4. БРС типа Bauer

Предлагаем экономичную систему для быстро-разъемного соединения промышленных рукавов типа "Bauer"

Bauer



Соединения "Bauer" (детали и трубы) применяются:

  • в горнодобывающей отрасли для откачки воды, грязи
  • в промышленности при строительстве дорог и туннелей
  • для отвода грунтовых или сточных вод
  • в очистительных системах
  • для откачки воды в дренажных системах
  • водоснабжение и канализации
  • переброска сточных вод
  • транспортировка гранулированных и порошковых материалов
  • транспортировка жидкого и сухого бетона и строительных смесей
  • в сельском хозяйстве
  • садоводстве.

Использование систем типа "Bauer" особенно выгодно при диаметре рукава 200мм.
Преимущества системы:
  1. простота соединения - одной рукой,
  2. двустороннее соединение под углом до 15°,
  3. полная герметичность даже при загрязнённых соединениях.

Соединения "Bauer" изготовляются из оцинкованной стали.




5. Резьбовые быстроразъемные соединения для водоводов

Быстроразъемные резьбовые соединения для водоводов, которые используются для подачи оборотной воды на промприборы.

Диаметр условного прохода 200мм.



Резьба: М240х6,35

Материал исполнения: алюминиевый сплав АК7 ГОСТ 1583-93

Масса конструкции: 14,4 кг

Соединение головок между собой в водоводы и оборудование осуществляется вручную по резьбе.

При необходимости дальнейшая затяжка головок осуществляется при помощи пожарных ключей.






6. Быстроразъемные соединения карданного типа

Материал - оцинкованная сталь

Прокладка - резина NBR

Применение: Карданные соединения применяются в химической промышленности, бумажной промышленности, золотодобыче, садоводстве, сельском хозяйстве, системах очистки, системах орошения и так далее.



Ø Диаметры, мм 100 150 200 250 300
Давление, Бар
Стандарт 16 12 8 5 4
Силовое 16 10 6 5

Преимущества:

- Удобство монтажа, фиксируется и уплотняется вручную.

- Легкость замены.

- Продолжает работать даже при забивании грязью, или отходами.

- Может производиться как гальванизированный так и не гальванизированный для удобства сварки.

- Имеет очень широкий спектр окончаний и переходников для стыковки с другими типами соединений, трубами и баками.




БРС карданного типа с термодиффузионной оцинковкой



Срок службы антикоррозийной защиты 5 класса (макс): 35-50 лет

БРС Карданного типа с термодиффузионной оцинковкой




7. БРС по типу Ferrari

Система Ferrari - система эластичных соединений. Используется в золотодобывающих и горных предприятиях.

Такие БРС не требуют идеальной чистоты соединения и специального инструмента, всё собирается руками без привлечения тяжелой техники и гидравлического инструмента.

Температурный диапазон: от -50°С до +110 °С

Давления: до 13 бар.

Соответствует стандарту: DIN 3459721

БРС по типу Ferrari

Быстроразъемное соединение под хомут карданного типа по типу Ferrari (Папа)

Возможность углового отклонения соединяемых элементов (26° для небольших размеров, 20° при больших размерах).

Ду: 100, 120, 150, 200мм

Типы соединения: под сварку, под хомут

Материал: Оцинкованная сталь

БРС под хомут


Быстроразъемное соединение карданного типа под хомут по типу Ferrari (Мама)

Ду: 100, 120, 150, 200мм

Типы соединения: под сварку, под хомут

Материал: Оцинкованная сталь


Быстроразъемное соединение с пазом по типу Ferrari (Папа)

Благодаря ПАЗу соединению обеспечивается ровное фиксирование

Тип соединения: Наружная резьба круглая 11/4

Материал: Оцинкованная сталь


Быстроразъемное соединение по типу Ferrari с резьбой (Мама)

Тип соединения: Наружная резьба круглая 11/4

Материал: Оцинкованная сталь


Быстроразъемное соединение с пазом по типу Ferrari (Папа)

Ду: 50мм, 80мм

Типы соединения: резьба, под сварку, под хомут

Материал: Оцинкованная сталь


Быстроразъемное соединение по типу Ferrari (Мама)

Ду: 50мм, 80мм

Типы соединения: резьба, под сварку, под хомут

Материал: Оцинкованная сталь


Отвод стальной по типу Ferrari (Мама+Папа)

Ду: 50, 80, 100, 120, 150, 200мм

Материал: Оцинкованная сталь


Тройник стальной по типу Ferrari (Мама+Мама+Папа)

Ду: 50, 80, 100, 120, 150, 200мм

Материал: Оцинкованная сталь






Фильтр погружной по типу Ferrari

Ду: 100, 120, 150, 200мм

Материал: Оцинкованная сталь

Фильтрующее отверстие: 30мм

Соединениe: Мама

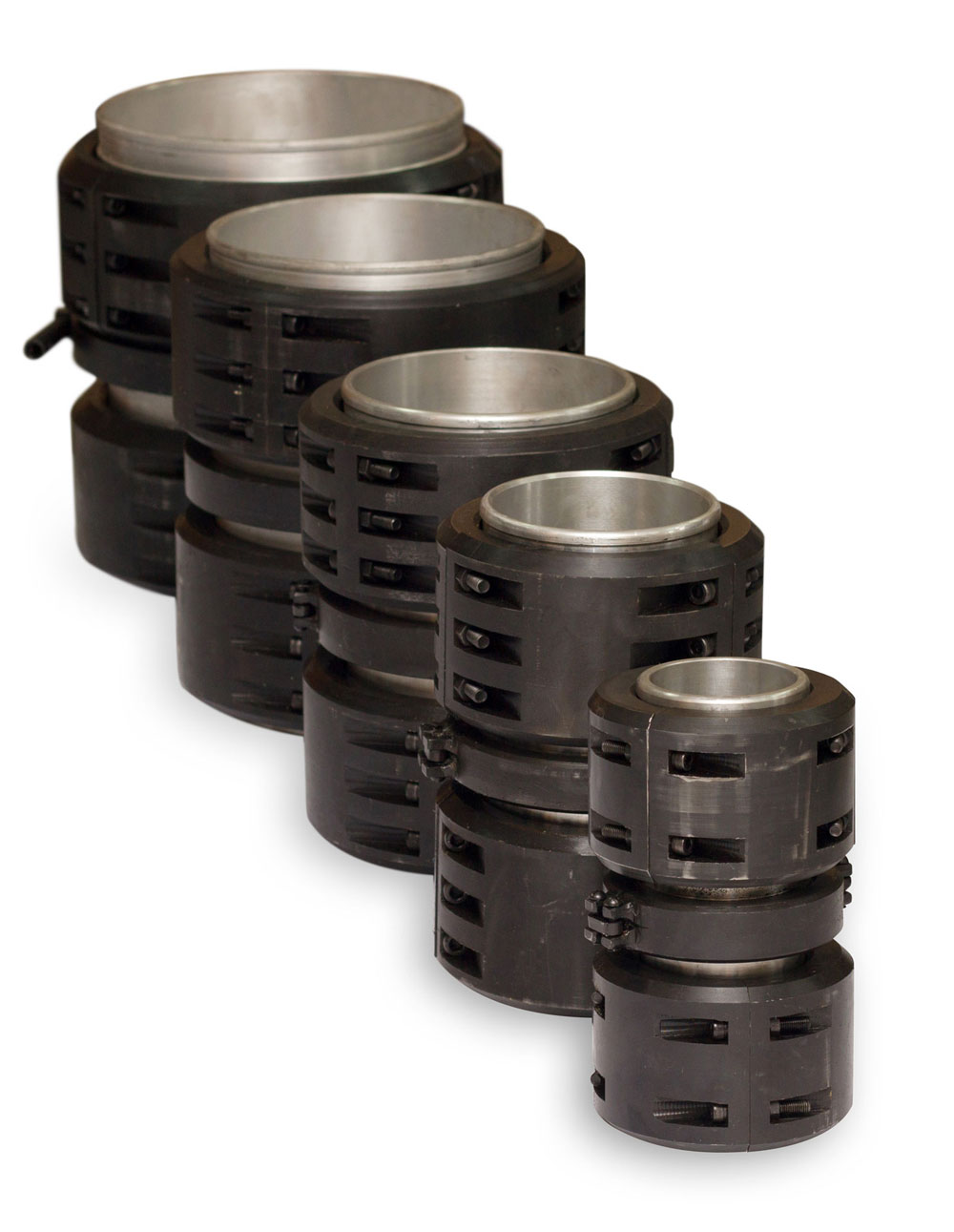

8. БРС по типу "CPT"

Быстроразъемные соединения по типу СРТ расчитанны на высокое рабочее давление до 64 атмосфер ( станд. 30 атм.) с 2-х кратным запасом на разрывное давление

Состоит:
  • 2 муфты (МАМА + ПАПА);
  • 2 обжимных трехсоставных хомута;
  • Фиксирующий бандаж.
составные части
Стандартное исполнение: Алюминий + сталь
Усиленное исполнение: Сталь
Химстойкое (пожаробезопасное) исполнение: Полипропилен


9. БРС фланцевые ПНД

Фланцевые пнд

диаметр прохода 50диаметр прохода 63диаметр прохода 75диаметр прохода 90диаметр прохода 110
